RIEGL地面激光扫描仪在高密度植被山区的地形图测量- 农业与林业应用 - 应用案例

项目简介：该水库坝区地形陡峭，交通不便，只有一条人工小道，通视情况很差，植被最高有 10 多米，使用全站仪测量很困难，GPS 信号很差甚至部分地区没有信号。

项目实施：

设备型号	VZ-1000，尼康 D700 相机
外业扫描时间	3个小时，11个站(包含换站、爬山等时间
扫描参数	发射频率300,000 Hz，每站扫描时间1分45秒～4分钟
内业处理时间	4小时
项目成果	DEM，等高线图

项目特点：

空格使用 RIEGL 的地面激光扫描仪 VZ-1000，有效射程 1400 米，最大发射频率 30 万赫兹，这大大提高了野外测量的效率，而且设备轻便（9.8 公斤），无需笔记本即可进行操作，设备采用代表激光扫描仪发展方向的全波形数字化及实时处理技术，具有独特的多回波功能，使得激光可以更多地穿透植被缝隙，获取更多的地面点数据，配套软件 RiScan Pro 对多回波数据可以实现一键过滤植被的功能，使得内业处理更加简单高效。

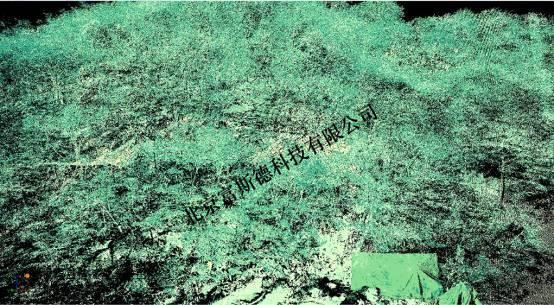

图1 水库坝区的点云图

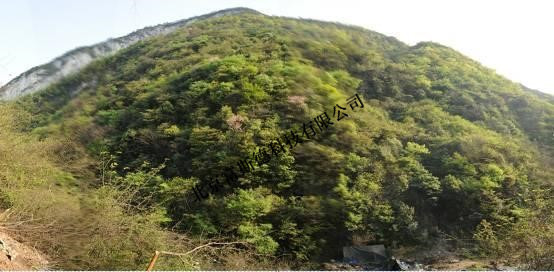

图2 水库坝区的现场照片

图3 与图2同一区域的点云图

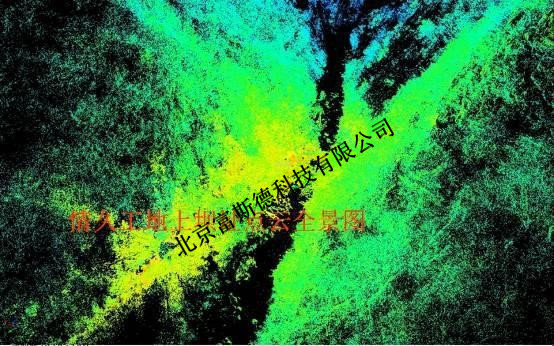

图4 点云的纵断面图

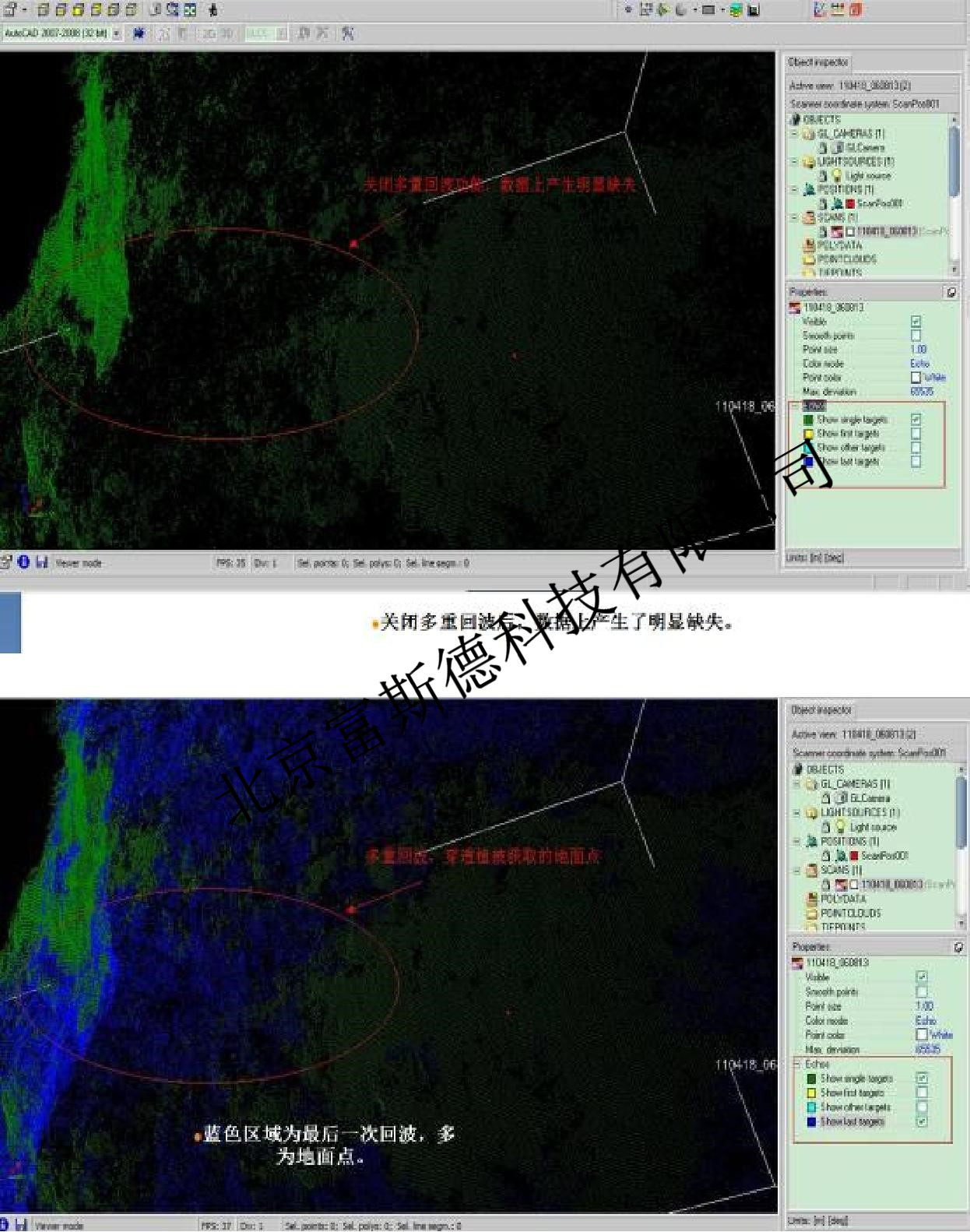

图5 多回波功能

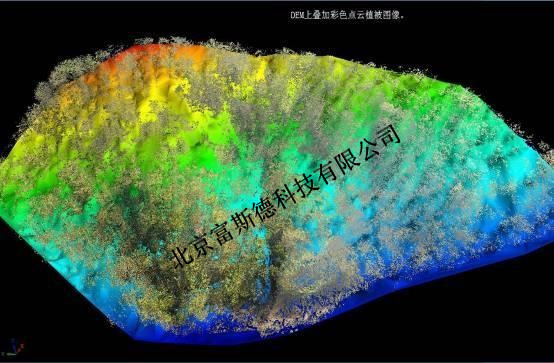

图6 DEM叠加植被后的效果图

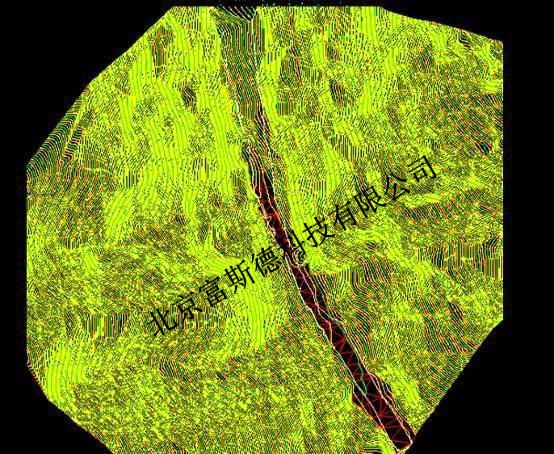

图7 水库坝区等高线图

空格通过采用RIEGL具有多回波功能的三维激光扫描仪，使困扰业主多时的复杂地形区域的任务得以高效、准确地完成，为业主节约了成本。

RIEGL三维激光扫描仪参数对比

参数	VZ-400i	VZ-1000	VZ-4000
最大射程	800米（90%反射率）	1400米（90%反射率）	4000米（90%反射率）
最大发射频率	1200,000 Hz	300,000 Hz	200,000 Hz
单次测量精度	5 mm（100米处）	5 mm（100米处）	10mm（100米处）
重量	9.8 kg	9.8 kg	14.5 kg
内置相机	否（可外接）	否（可外接）	500万像素（可外接）
激光等级	1级	1级	1级
扫描角度	100° × 360°	100° × 360°	100° × 360°
角度分辨率	0.0005°	0.0005°	0.0005°
支持触摸屏	是	否	是
支持无线	是	是	是
防护等级	IP64	IP64	IP64
电子水平补偿	最大 10°	最大 10°	最大 10°
多回波功能	具备	具备	具备

RIEGL地面激光雷达配套软件主要特点

软件名称	相机标定功能	一键过滤植被	制作DEM	生成等高线	土方量计算
RiSCAN PRO	具备	具备	具备	具备	具备

地面激光雷达

有人机载激光雷达

无人机载激光雷达

车载激光雷达

激光测距仪
