新产品介绍 - VZ-600i
发布日期:2022年10月19日 15:22   发布者:北京富斯德科技   浏览次数:1428

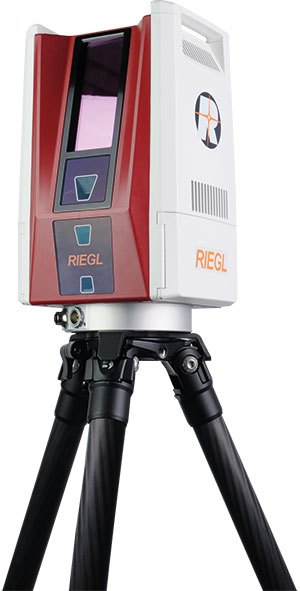

        VZ-600i是RIEGL新一代的专业地面激光扫描仪,它有着多功能、高效率、高性能、轻量化、快速便捷及全自动实时拼接的性能特点,可应用于建筑信息模型(BIM)、建筑、工程、施工、古建、铁路等工作领域。

        优越的性能——3毫米的测量精度,延长扫描可达到1毫米,在10米处以6毫米点间距进行高分辨率扫描的时间不到30秒,通过实时配准实现每小时超过60站扫描, 脉冲重复频率高达2.2MHz, 集成三个内置相机和GNSS,整机重量不到6千克 。

        使用范围广泛——可用于竣工测量、交通事故现场调查、公共安全取证、考古和文化遗产文献、林业等。

        具有高精度实时自动拼接特色功能——此功能将提高您在建筑、工程、施工、建筑信息模型(BIM)等室内和室外应用中的工作效率。





性能优势


高效率

● 一键操作

● 同时扫描和图像获取

● 实时自动拼接

● 使用RiSCAN PRO中的一键处理工具实现自动化作业,同时提供详细PDF报告


高性能

● 脉冲重复频率高达2.2MHz

● 扫描速度高达420线/秒

● (10m处分辨率6mm)扫描时间30秒

● 数据下载速度高达500MB/s


多功能

● 可用于多种场景

● 室内或室外三维扫描

● 短距离和长距离扫描

● 轻量化(重约6kg)

● 支持用户编写Python应用


便携性

● 可改装为机器人系统(使用ROS系统)

● 可用于移动测量

● 可用于RIEGL VMR机器人轨道测量系统

● 多样化的安装平台




主要特点


● 3D 位置精度 3 毫米(延长扫描可达到1毫米)

● 短测程和长测程

● 扫描时间 30 秒

● 重量 6 公斤

● 实时拼接

● 防护等级 IP64

● 集成三个内置相机和GNSS

● 使用范围广泛,高精度实时自动拼接特色功能



主要应用


● 考古和文化遗产

● 城市规划

● 土木工程

● 竣工测量

● 建筑和立面测量

● 建筑信息模型 (BIM)

● 事故现场调查和取证

● 应急管理

● 隧道测量

● 林业

● 研究

● 监控





VZ-i系列产品对比


性能指标

RIEGL VZ-400i

RIEGL VZ-600i

RIEGL VZ-2000i

测量原理

脉冲式

脉冲式

脉冲式

最大扫描距离

800米(自然目标:反射率≥90%)

910米(自然目标:反射率≥90%)

2500米(自然目标:反射率≥90%)

最近扫描距离

1.5米

0.5米

1米

重量

9.8kg

小于6kg

9.8kg

激光发射频率

1200,000点/秒

2200,000点/秒

1200,000点/秒

扫描精度

3mm(100米处,重复扫描)

最高可达1mm

5mm(单次扫描)

3mm(重复扫描)

扫描角度

垂直100°,水平360°(配置云台后可实现垂直360°扫描)

垂直105°,水平360°(配置云台后可实现垂直360°扫描)

垂直100°,水平360°(配置云台后可实现垂直360°扫描)

影像采集方式

外置同轴高清数码单反相机全景>1.45亿像素,方便自主升级)

内置3×1200像素CMOS彩色相机,也可支持外置单反相机

4,575万像素(单帧)

操控方式

自身高分辨率触摸屏、iPad、手机,自带无线

7英寸触摸屏1280×800分辨率,可支持平板

自身高分辨率触摸屏、iPad、手机,自带无线

激光等级

一级安全激光

一级安全激光

一级安全激光

内置GPS

内置GPS接收机

内置GPS接收机

内置GPS接收机

云存储

支持4G网络实时上传

支持4G网络实时上传

支持4G网络实时上传

全回波/多回波技术

具备(独一无二)

具备(独一无二)

具备(独一无二)

数据存储方式

内置1T固态存储硬盘(同时可外接USB及硬盘存储)

内置1T固态存储硬盘,可支持480G存储卡

内置1T固态存储硬盘(同时可外接USB及硬盘存储)

内置罗盘精度

±5°

±5°

±5°

倾斜补偿精度

±10°(补偿范围大)

±10°(补偿范围大)

±10°(补偿范围大)

内置IMU

仪器内部自动拼接功能

实时自动拼接

实时自动拼接

实时自动拼接

供电方式

外置NIMH电池,可连续工作5小时,符合民航运输条例

内置2×锂电池,也可选择外置NIMH电池,可连续工作5小时,符合民航运输条例

外置NIMH电池,可连续工作5小时,符合民航运输条例

工作温度

-40°C—50°C(包含极限工作环境温度)

-40°C—50°C(包含极限工作环境温度)

-40°C—50°C(包含极限工作环境温度)

防护等级

IP-64

IP-64

IP-64

应用领域

文物考古、滑坡监测、数字城市、岩土工程、隧道测量、地形测量、矿山测量、土方量计算、地质灾害扫描、集成移动式扫描系统

BIM、公路取证、林业、铁路、文物考古、滑坡监测、数字城市、岩土工程、隧道测量、地形测量、矿山测量、土方量计算、地质灾害扫描

BIM、公路取证、林业、铁路、文物考古、滑坡监测、数字城市、岩土工程、隧道测量、地形测量、矿山测量、土方量计算、地质灾害扫描
