机载激光雷达扫描仪

水陆联测优秀解决方案VQ-880-GH系统


RIEGL VQ-880-GH 是一款最新型的集成机载激光扫描系统,为水陆联测提供了优秀的解决方案。该系统集成了高性能的GNSS/IMU 系统和两台相机系统,且经过出厂校准。各个部件都经过精心设计。完整的 RIEGL VQ-880-GH 激光雷达系统能够轻松安装在多种平台上作业,满足各种应用需求。


■  机载水路联测的优秀解决方案                                              ■  可集成近红外激光扫描仪

■  能够输出全波形数据,用于后期波形分析                             ■  可安装两台数码相机

■  激光发射频率高达550 kHz





技术参数

RIEGL VQ-880-GH 选配的红外激光扫描仪技术参数

      最大激光发射频率

    550 kHz

      测距

    最大可达 1500 m

      最大作业高度

    800 m

      测量精度

    25 mm

      重复精度

    25 mm

      激光波长

    近红外

      激光发散度

    0.2 mrad

      可接收回波次数

    可接收无穷次回波



RIEGL VQ-880-GH 选配的绿光激光扫描仪技术参数

      最大激光发射频率

    550 kHz

      测距(地面测量)

    最大可达 3600 m

      测距(水文测量)

    1.5 Secchi深度

      最大作业高度

    600 m @ 水文测量;2200 m @ 地面测量

      测量精度

    25 mm

      重复精度

    25 mm

      激光波长

    绿光

      激光发散度

    可选 0.7 ~ 2.0 mrad

      可接收回波次数

    可接收无穷次回波




产品应用



1. 海岸线及浅水区测量.jpg  2.-防洪救灾.jpg  3.-沉积地带.jpg
海岸线及浅水区测量
为防洪救灾获取基础数据
沉积地带测量





栖息地测量

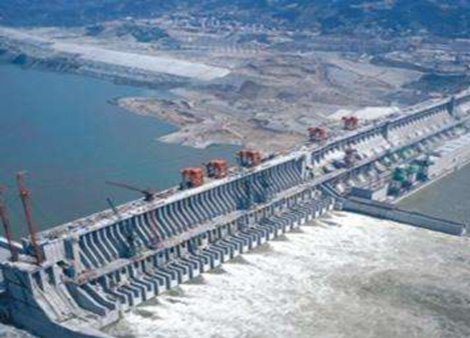

水利工程测量
水文考古测量
