新产品介绍 -VQ-1460
发布日期:2022年10月22日 12:18   发布者:北京富斯德科技   浏览次数:112

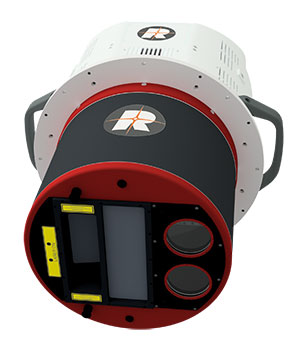

        VQ-1460 是RIEGL最新的高端机载激光扫描系统之一,它为广泛的应用领域树立了新标准——从高点密度的大范围测绘到高分辨率城市测绘或廊道测绘。

        采用全新激光发射系统元件,激光脉冲频率高达4.4MHz,最大测距可达7900m。产生规则的点间距和地面上几乎恒定的点密度分布;高集成,更简洁,更高效。相比于上一代产品VQ-1560II-S,作业效率提高12%。

机身顶端带有一块可供用户操作的显示屏,使操作更简便。

        全新的VQ-1460系统可应用于超大范围,高密度,城市复杂环境,农业林业,河道等各种领域的测绘。




        系统内部集成了高速数据存储器,最大可支持15T移动固态硬盘用于储存激光点云和影像数据。顶部嵌入触摸平板控制单元,可快速查看重要参数,提高便利性。

        系统自身内置数据存储器,相比上一代产品VQ-1560II-S,系统连接线会大大减少。面临严酷的飞行作业情况,整体系统的稳定性也会提高。系统运输更加便捷。

        系统依旧保持了RIEGL机载激光扫描仪的传统优点。例如,平行线扫描模式带来的最优点云分布方式;宽广的扫描角度(FOV可达58°);全波形记录;独特的RiMTA多回波处理技术等。




性能优势


操作简单

● 同时扫描和图像获取

● 多相机获取图像

● 机身带有操作显示屏,可直接在设备上访问

● 使用RiSCAN PRO中的一键处理工具实现自动化作业,同时提供详细PDF报告

快速高效

● 激光脉冲重复率最高达 4.4 MHz

● 测量速率高达 2,930,000 点/秒

● 最大测距高达7900米

● 作业效率高


应用广泛

● 可用于多种场景/行业/领域

● 该仪器非常适合需要进行高密度测量的目标


适用平台

● 可安装在固定翼飞机的前吊舱内。

● 也可安装在陀螺稳定平台上,用于直升机或固定翼飞机。




主要特点


● 脉冲重复率高达 4.4 MHz

● 测量速率高达293 万点/秒

● 最佳点云分布方式,实现最佳的目标分辨率

● 优秀的大气杂波抑制

● 多目标探测能力

● 波形实时处理技术和全波形及智能波形数据记录

● 触摸平板用户界面,便于访问扫描仪主要参数

● 集成惯性系统和 GNSS 接收机

● 可集成高达两个高分辨率 RGB/NIR 相机

● 优化的外形设计,可直接与标准舱口或稳定平台对接

● 可拆卸手柄,方便搬运




主要应用


● 可用于多种场景/行业/领域

● 超大区域/高海拔测图

● 超高点密度点云测图

● 复杂城市环境的测图

● 冰川和雪地测图

● 城市建模

● 湖滨河岸测图

● 农林业调查

● 廊道测绘




VQ系列产品对比


性能指标

VQ-1560II-S

VQ-1460

测量原理

脉冲式

脉冲式

激光脉冲重复频率

4MHz

4.4MHz

测量速率

2,660,000点/秒

2,930,000点/秒

扫描速度

40-600线/秒

72-600线/秒

最大测距(20%反射率)

4800米

5400米

最大测距(60%反射率)

7100米

7900米

最大飞行作业高度

5800

6450

可接受回波

14

31

视场角

60°

60°

扫描模式

平行线扫描

平行线扫描

最大数据输出

LAN 1000Mbs

LAN 1000Mbs

数据存储

单独的激光数据存储器,单独的影像数据储存器

内置系统(可移动的固态硬盘)

数据存储大小

可选

15T起(可选)

扫描作业监控、查看

单独笔记本电脑

笔记本电脑+系统自带显示屏(激光器系统顶端带有可用于交互的显示屏)

电源

20-32V DC

20-32V DC

主要尺寸

Ø 524 mm × 780 mm

Ø 524 mm x 743 mm

重量

约55-60kg

约68-70kg

防护等级

IP54

IP54

温度范围(作业/存储)

-5 °C ~ +35 °C / -10 °C ~ +50 °C

-5 °C ~ +35 °C / -10 °C ~ +50 °C

激光等级

3B级

4级

相机(可集成双相机)

应用领域

超大区域/高海拔测图

超高点密度点云测图

复杂城市环境的测图

冰川和雪地测图

城市建模

湖滨河岸测图

农林业调查

廊道测

超大区域/高海拔测图

超高点密度点云测图

复杂城市环境的测图

冰川和雪地测图

城市建模

湖滨河岸测图

农林业调查

廊道测绘
