有人机载激光雷达

VQ-1560 II-S

新型的 VQ-1560II-S 沿用了 RIEGL 成熟的双通道系列

激光扫描仪的技术。随着激光功率的增加，可使用的

飞行作业高度也相应增加（目标反射率 = 20％）：

1700 m @ 4 MHz PRR，3900 m @ 540 kHz PRR。

技术参数

测距性能

      最大激光发射频率

    2×2000 kHz

      测距

    最大可达 7100 m

      测量精度

    20 mm

      重复精度

    20 mm

      激光波长

    近红外

      激光发散度

    ≤ 0.17 mrad 1/e；0.23 mrad 1/e2

      可接收回波次数

    14 次


扫描仪性能

      扫描仪机制

    旋转棱镜

      扫描模式

    平行线扫描

      扫描速度

    40 ~ 600 线/秒

      角度测量分辨率

    0.001°



一般技术参数

      电压/电流

    20 ~ 32 V DC / typ. 370 W

      主要尺寸

    Ø 524 mm x 780 mm

      重量

    约 55 kg

      防护等级

    IP 54

      温度范围（工作/存储）

    -5℃ ~ +35℃ / -10℃ ~ +50℃





产品应用



应用-超大区域.jpg  应用-复杂城市.jpg  应用-冰川.jpg

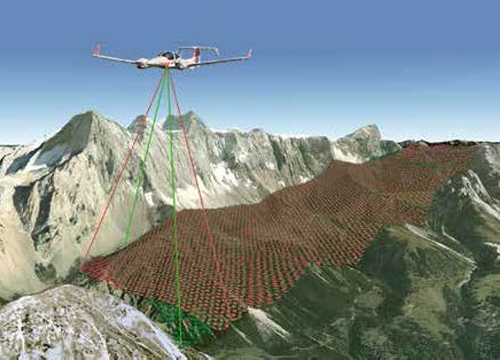

超大区域/高海拔航空遥感测量
复杂城市环境资源遥感测量
冰川雪地和山区遥感测量
